永州波形護欄
欄_8xGGj64.webp "永州波形護欄")
欄廠家.jpg "永州波形護欄廠家")
永州波形護欄主要分為兩波護欄板、三波護欄板、兩波三波過渡護欄板，它們主要的區別主要在防護效果、防護面積與牢固程度上，用在不同的路段上，三波護欄板的在綜合參數上是較好的，多用于橋梁等危險路段，兩波三波過渡板就是看名字就知道是用于兩波板和三波板過渡的，兩波護欄板的應用較為廣泛，適用于所有的路段，永州波形護欄的組成：立柱、立柱帽、螺栓、護欄板、端頭、防阻塊、托架等，這些組建缺一不可，都是護欄板重要的組成部分。
永州波形護欄參數
名稱：永州波形護欄
材質：Q230
顏色：鍍鋅銀白色、噴塑綠色、白色、藍色
雙波護欄：長4320mm，寬310mm，高85mm，厚3mm-4mm，重49.16KG/片.
三波護欄：長4320mm，度506mm，高85mm，厚3mm-4mm，重65.55KG/片.
產品材質：Q235鋼材
圓立柱：直徑114mm/直徑140mm，長度1米-2.15米，立柱厚度4mm/4.5mm.
方立柱：邊長130mm，厚度6mm，長度2540mm.
柱帽：厚度2/3mm，孔距100/150mm，直徑114/140mm.
防阻塊：196*178*200mm，厚度3-4.5mm.
托架：長300mm，寬70mm，厚度4/4.5mm.

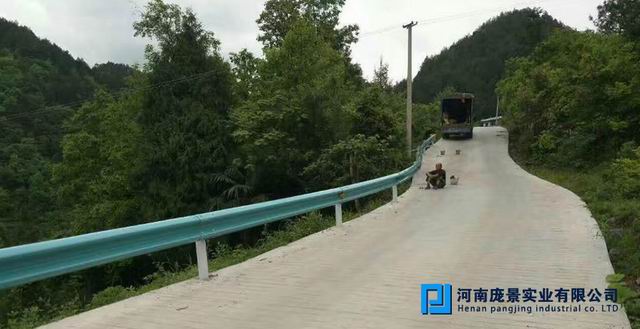

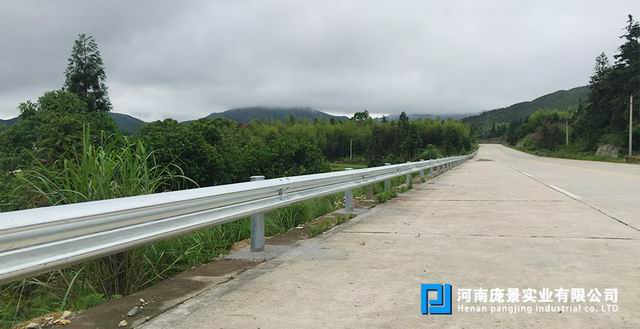

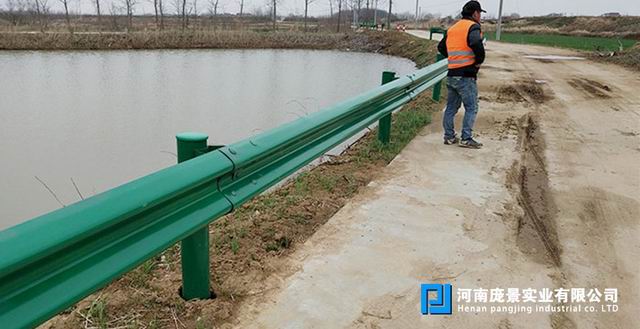

永州波形護欄場景展示

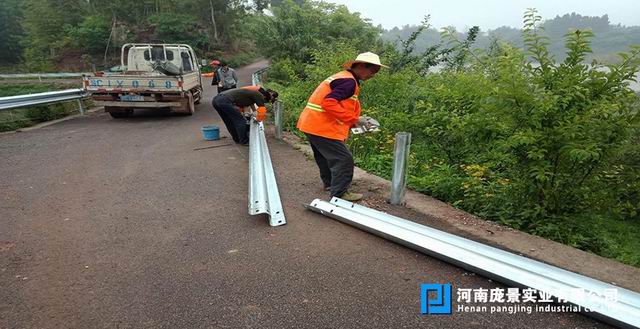

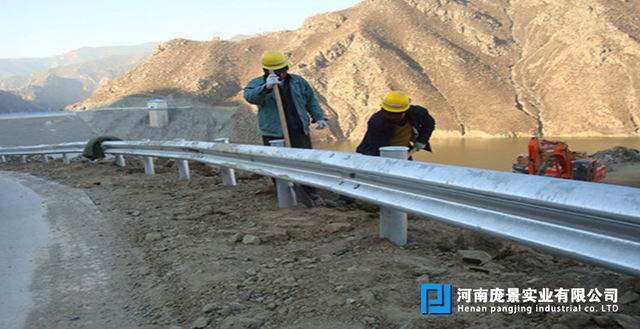

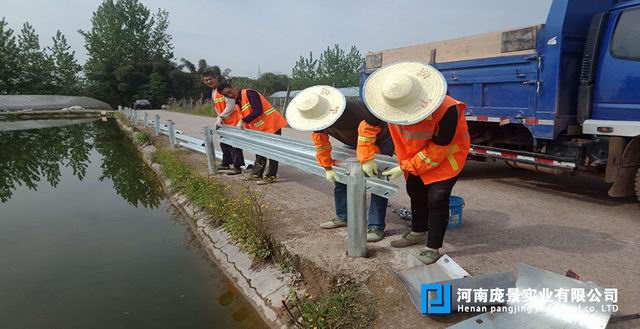

永州公路波形護欄安裝案例
永州波形護欄安裝方法

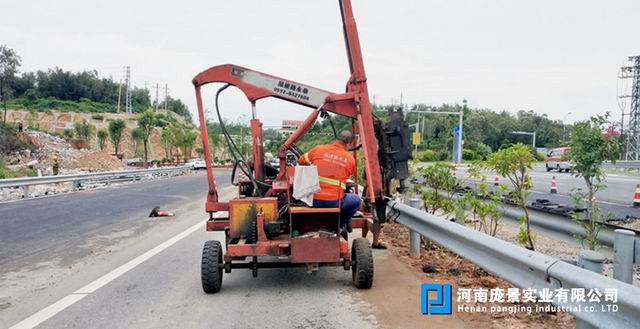

采用打入法設置立柱，應嚴格按照鋼釬確定的位置，首先安放自制導向器，再將立柱沿導向孔打入，以確保垂直度。立柱打入土中應至設計深度，當打入過深時，不得將立柱部分拔出加以校正，而須將其全部拔出，等到基礎壓實后重新打入。立柱安裝應與設計圖紙相符。并與道路線形相協調，立柱應牢固地埋入土中，達到設計深度，并與路面垂直。如打入困難時，可采用鉆孔法或開挖法安裝立柱。當采用鉆孔法進行立柱安裝時，立柱定位后應與路基相同的材料回填，并分層填密實，使其具有不低于相鄰原狀土的密實度。當采用開挖法施工，埋設立柱時，回填料應采用良好的相同材料，并分層夯實(每層厚不得超過375px)，回填土的壓實度不應小于相鄰原狀土。巖石中的柱樁應用粒料回填并夯實。
永州波形護欄施工注意事項
一、立柱放樣
(1)根據設計圖和路基單位提供的路面中心線及高程數據放樣，并以橋梁、遂道、涵洞等控制點進行測量定位
(2)已實施的部分路肩墻和外擋墻如因連線不一致的，為了保證波形護欄的順適，需在原路肩墻外增加砼或漿砌片石接順。
(3)對全線路肩預留孔進行調查，原則上在路肩施工單位預留孔位置安裝護欄立柱。若原預留孔位置不符合要求或未留孔，首先匯報給監理工程師并重新確定護欄立柱的施工方法。
二、立柱安裝
(1)立柱安裝應與設計圖相符，并與道路線形相協調。
(2)立柱應牢固地埋入土中，達到設計程度，并與路面垂直。
(3)由于現場實際情況無法采用打入式方式施工。全線立柱施工均采用預留孔或鉆孔后埋設立柱，混凝土回填。施工時應準確定位。
(4)立柱安裝就位后，其水平方向和豎直方向應形成平順的線形。
三、防阻塊安裝
防阻塊通過連接螺栓固定到立柱上，在波形梁安裝前防阻塊與立柱間的螺栓不應過早擰緊，應在護欄板安裝到位后，再擰緊螺栓。
四、波形板安裝
(1)護欄板的安裝必須待立柱混凝土強度達到一定的強度后才能進行。
(2)波形板通過拼接螺栓相互連接，并由連接螺栓固定于立柱或橫梁上。
(3)波形板的連接螺栓及拼接螺栓不宜過早擰緊，以便在安裝過程中利用波形梁的長圓孔及時進行調整，使其形成平順的線形，避免局部凹凸。
(4)波形板頂面應與道路豎曲線相協調，波形板通過拼接螺栓相互拼接，并由連接螺栓通過防阻塊或托架固定于立柱上。
(5)當護欄的線形認為比較滿意時，方可擰緊螺栓。
五、端頭安裝
以上安裝完成后安裝端頭。
